正邦为您提供MMB 1.8×2.0防水密闭门说明书
发布日期:2021-3-6 信息来源:本站原创
防水密闭门说明书
一、产品用途
防水密闭门用于井下主变电所和主排水泵房通往井底车场的通道内,容易关闭,以防止水的突然浸入。
二、型号、规格、技术参数
本密闭门最大承受压力为98KPa。按硐口尺寸分为4个规格,
三、产品说明
本密闭门为煤炭工业部武汉煤矿设计研究院设计,产品质量标准和检测标准严格执行Q/WMS-3010-2005《密闭门》。
四、产品主要结构
1、本密闭门门扇用100x100x10角钢为外框架,δ10钢板焊接成井字形作为加强筋板,用δ8钢板为覆盖平板。
2、门框为槽钢、工字钢组合框架构件。
3、拉紧装置为楔形滑块楔紧。
4、门枢采用滚动轴承支撑。

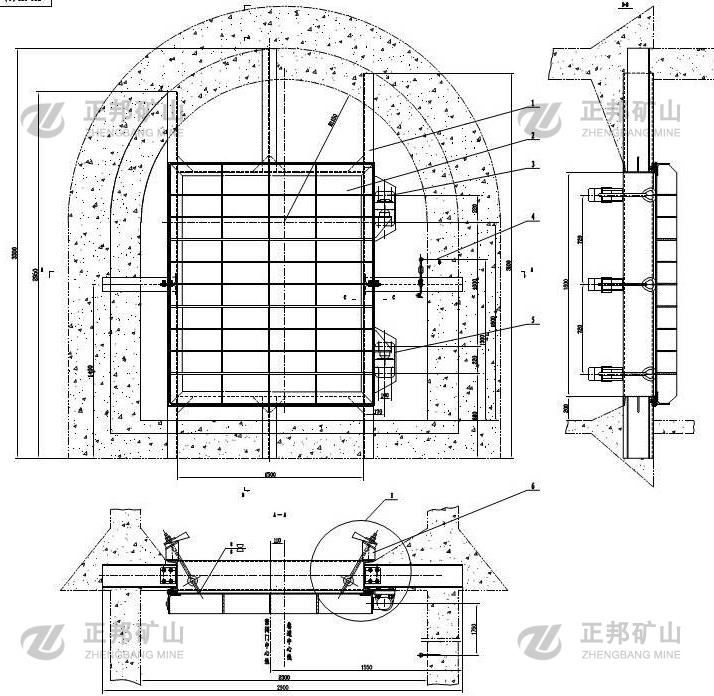

五、安装示意图
