矿用全自动平衡透视风门(以下简称全自动无压风门)是普通手动风门的升级换代产品，实现了风门的自动控制、电液开启(或气动开启)、电气闭锁、到位检测、声光报警、远程可控制风门开启与关闭，显示两道门开启与关闭状态等多项重要功能。
产品说明
产品概述:

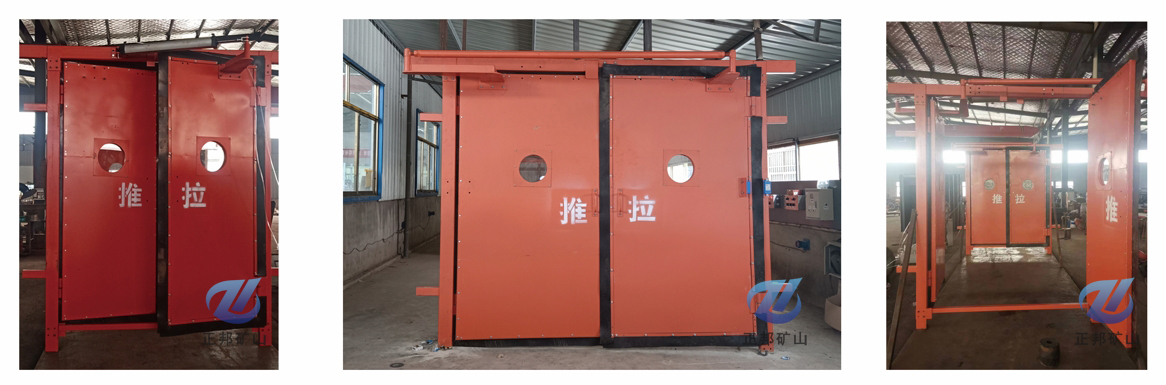

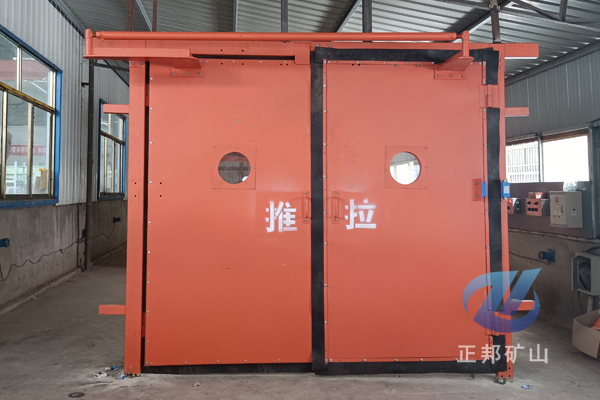

矿用全自动平衡透视风门(以下简称全自动无压风门)是普通手动风门的升级换代产品，实现了风门的自动控制、电液开启(或气动开启)、电气闭锁、到位检测、声光报警、远程可控制风门开启与关闭，显示两道门开启与关闭状态等多项重要功能。与手动风门相比，在产品安全性、使用方便性等方面，实现了较大的提高。
功能介绍:
*全自动控制状态下，车辆及人员通过时，风门自动打开，车辆或人员经过后自动关闭，无需人力开启，方使实用。
*两道风门之间实现了电气闭锁，完全避免了两道门都打开的情况，安全可靠。
*当全自动系统出现故障时可切换成半自动，通过按动矿用本安按钮箱开和关控制风门开启和关闭，无电时可通过气动按钮控制风门开启和关闭，无气时可手动开门关门。
*具备灯光和语音两种报警方式，车辆或人员经过时，可发出多种语音提示信号地面监控中心可设置一台上位机系统，负责所有风门的监测、远程控制及视频监控故障记录功能，当发生故障时，记录故障，方便查询。
*操作记录查询功能，对风门控制的操作记录进行查询。
工作原理:

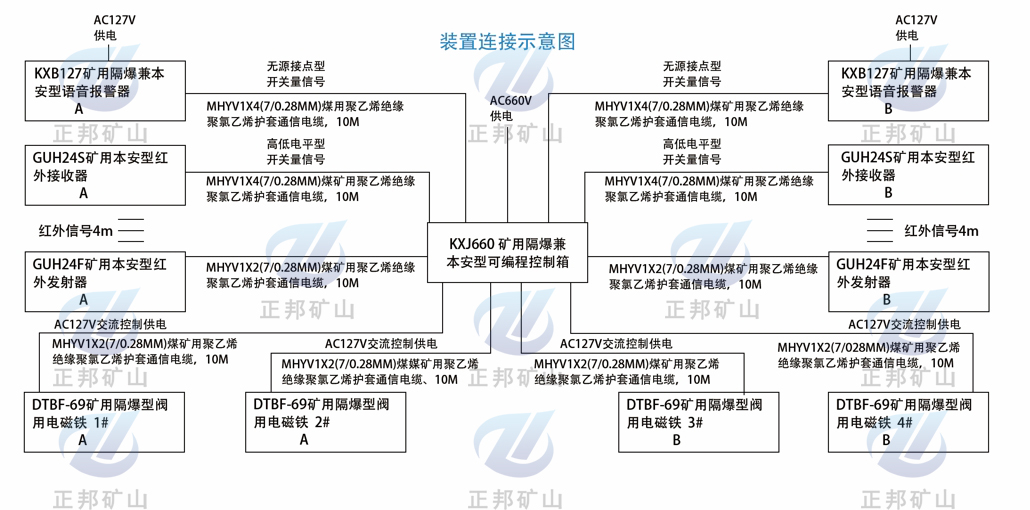

当有行人车辆通过A风门时,A门矿用本安型红外接收器动作，向矿用隔爆兼本安型可编程控制箱发送高电平信号。控制箱控制电磁阀1#动作(打开A门),同时，A门矿用隔爆兼本安型语音报警器发出语音信号“风门已打 开请注意”并亮绿灯，B门矿用隔爆兼本安型语音报警器发出语音信号“对面风门已开，请稍后”并亮红灯。当人员车辆通过A门后，红外接收器恢复低电平信号，延时15秒后控制箱控制电磁阀2#动作(关闭A风门)。
当有行人车辆通过B风门.装置功能与上述相同，分别通过控制电磁铁3#、4#动作(打开、关闭B 风门)。装置具有风门闭锁控制功能。当其中一扇风门满足打开条件并处于打开状态时，另一扇风门处于闭锁状态《报警器发出“对面风门已开，请稍后”并亮红灯);当打开的风门关闭后，闭锁风门获得解锁:
矿用风门控制装置
产品概述:
随着国家法制建设的逐步完善，通风与安全很大制约这采矿业的稳定发展，对矿井通风的要求越来越高，并下通过控制风门来控制风流量达到预期的风量分配是一种常用而经济有效的手段。传统的矿用全自动控制风门在减轻了矿工压力、提高了通行效率的同时也大管理层带来了新的要求:如何监管井下风门的开闭状态杜绝风门运行处于监管盲区、如何远程干预控制风门的开闭动作;出现突发事故时怎样保证矿车、矿工的快速的通行以及把管理层的指令及时传达的现场，根据现场突发情况快速的开关运行实现无人值守。
系统组成:
1)矿用隔爆兼本安型可编程控制箱
2) 矿用风门开闭状态传感器
3)矿用本安型红外发送器
4)矿用本安型红外接收器
5)矿用隔爆兼本安型语音报警器
产品特点和优势：
1.安全性能强，风门自动开启关闭时间可调,增设防夹功能,有效防止风门运行中伤人事故的发生。
2.具备灯光和语音两种报警方式，车辆或人员经过时，可发出多种语音提示信号。
3.A和C风门之间实现相互闭锁，只能打开一道风门。
4.当全自动系统出现故障时可切换成半自动，通过按动矿用本安按钮箱开和关控制风门开启和关闭，无电气时可手动开门关门。
5.采用进口品牌PLC作为控制系统、气动风门装置及传感器技术实现远程无人值守自动化控制。
6.地面监控中心应设置一台上位机系统，负责所有风门的监测、远程控制。
7.故障记录功能，当发生故障时，记录故障，方便查询。
8.操作记录查询功能，对风门控制的操作记录进行查询。
9.预留远程控制接口，远程可控制风门开启与关闭，显示两道门开启与关 闭状态。
10.自动控制系统简单，易安装、易维护。

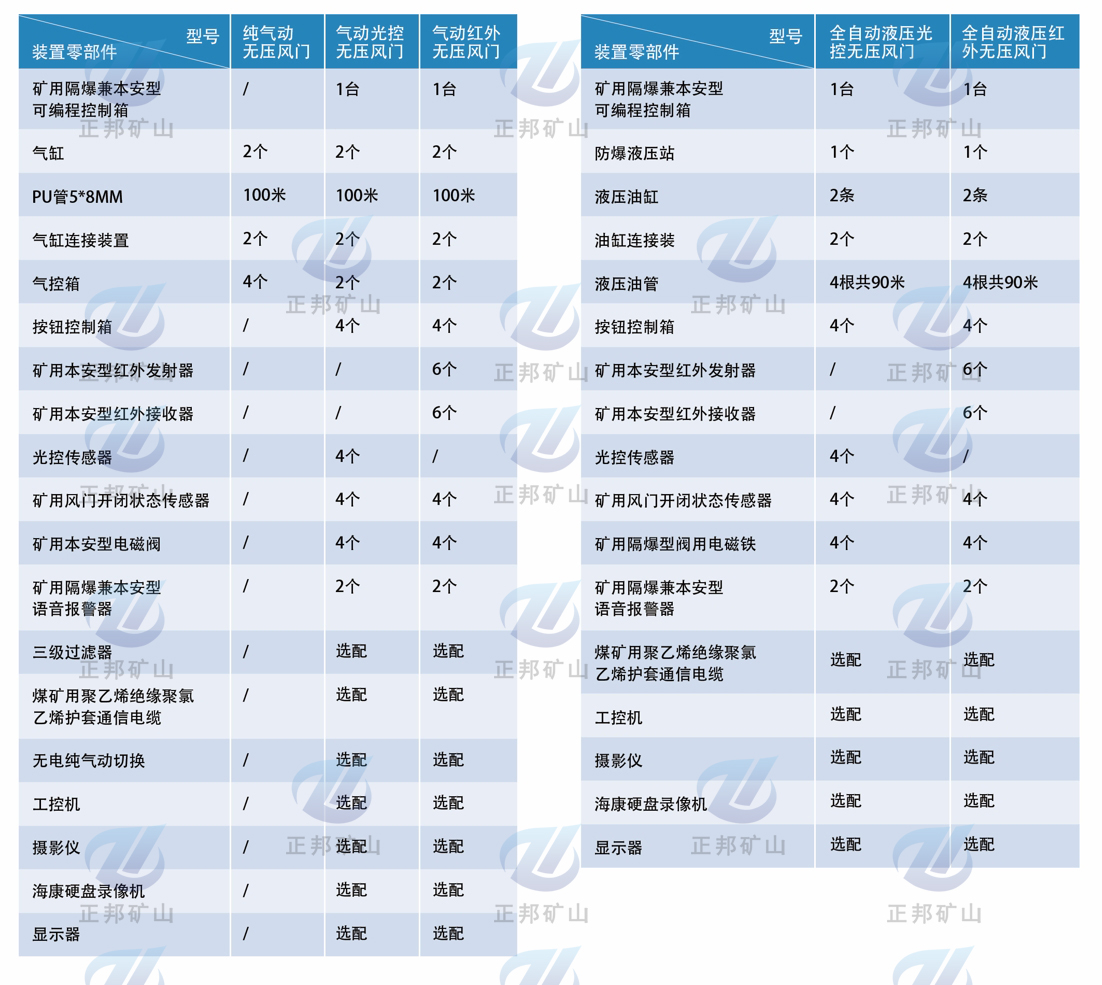

全自动无压风门配置表
